在软件工程领域，架构图不仅是技术蓝图的呈现，更是沟通、设计与演进的基石。当我们将视角聚焦于复杂且关键的数据处理与存储服务时，传统的架构图常常显得力不从心——要么过于抽象而失去细节，要么过于琐碎而迷失全局。此时，C4模型如同一件精心雕琢的艺术品，为描绘这一核心领域提供了清晰、分层且富有表现力的画布。

一、 C4模型：架构表达的艺术框架

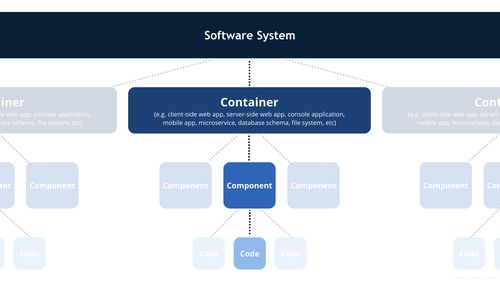

C4模型（Context, Containers, Components, Code）由Simon Brown提出，其核心思想是通过多个层次（上下文、容器、组件、代码）来描绘软件系统的静态结构。每一层都服务于不同的受众和目的，从最高层的系统上下文到最底层的代码结构，层层递进，细节渐显。这种分层抽象的能力，使得它特别适合用来梳理和展示像数据处理与存储服务这样具有清晰边界和内部层次的服务集群。

1. 上下文图（Context）：这是艺术的“远景”。在此层面，数据处理与存储服务作为一个整体系统（或一组关联系统），与外部的人类用户（如数据分析师、运维人员）和其他软件系统（如上游的业务应用、下游的报表系统）进行交互。它明确了服务的核心使命、职责范围以及它在更广阔生态系统中的位置。

1. 容器图（Containers）：这是艺术的“中景”，揭示了服务内部的宏观技术构成。一个典型的数据处理与存储服务可能包含多个“容器”，例如：

• 数据摄取API/消息队列：负责接收来自各业务系统的原始数据流。

• 流处理引擎：如Apache Flink或Spark Streaming，进行实时数据清洗与转换。

• 批处理计算集群：如Apache Spark，处理海量的历史数据计算任务。

• 核心存储：关系型数据库（如PostgreSQL）、NoSQL数据库（如Cassandra）、对象存储（如S3）、数据仓库（如Snowflake）等。

• 缓存服务：如Redis，提供高性能数据访问。

* 元数据管理与治理服务：管理数据目录、血缘和质量。
容器图清晰地展示了这些技术组件如何通过API调用、消息传递或数据库连接进行协作，共同完成数据处理与存储的使命。

1. 组件图（Components）：这是艺术的“近景”，深入到一个容器（如流处理引擎或某个微服务）的内部。例如，在流处理引擎容器内，我们可能看到数据源连接器、清洗过滤器、聚合处理器、异常处理器和结果输出器等组件。这一层对于服务内部的设计评审、职责划分和复杂度管理至关重要。

1. 代码图（可选）：这相当于艺术的“细节素描”，通过UML类图等方式展示组件内部的关键类与关系，通常由IDE工具自动生成，用于具体的开发实现。

二、 在数据处理与存储服务中绘制C4“艺术品”

运用C4模型来描绘数据处理与存储服务，能够产生极具价值且美观的架构资产。

1. 清晰展现数据流与责任边界
通过上下文图和容器图，可以一目了然地看到数据从何处来（业务系统、IoT设备），经过哪些关键处理节点（摄取、清洗、计算），最终存储在何处（数据湖、数据仓库），又被谁消费（BI工具、推荐系统）。这种端到端的可视化是理解系统、排查问题、评估影响范围的强大工具。

2. 分层管理复杂度
面对一个包含实时流、离线批处理、多种存储引擎的复杂数据平台，试图在一张图中展示所有细节是灾难性的。C4模型允许我们：

向业务方或新同事展示上下文图，解释服务价值。
向架构师或运维团队展示容器图，讨论技术选型、部署和运维策略。
* 向开发团队展示组件图，进行模块设计和代码分工。
每一层都屏蔽了下层的复杂性，使得沟通高效而精准。

3. 促进技术决策与演进
将架构以C4形式固化下来，有助于团队审视当前设计的合理性。例如，通过容器图可以轻松发现单点故障、不合理的依赖关系、或技术栈的冗余。当需要引入新的数据源、更换存储引擎或拆分微服务时，C4图是评估影响和规划演进路线的绝佳沙盘。

4. 作为生动的文档与知识载体
一套维护良好的C4图，远胜于冗长的文字文档。它是系统活的“地图”，能够直观地承载和传递关于系统结构的知识，极大地降低了新成员的学习成本，也避免了“知识只存在于某位资深工程师脑中”的风险。

三、 实践建议：让“艺术品”保持生命力

1. 工具与自动化：使用如Structurizr、Draw.io（内置C4模板）、Miro等工具绘制，并尽可能将图表与代码或配置管理关联，实现部分自动化更新。
2. 迭代与版本化：将C4图作为架构设计的一部分，随系统迭代而更新。将其纳入版本控制系统（如Git）进行管理。
3. 聚焦核心，避免过度设计：并非所有服务都需要画全四层图。对于数据处理与存储服务，上下文图和容器图通常最为关键和常用。组件图则针对核心或复杂的处理模块进行绘制。
4. 保持一致性：在团队或组织内约定统一的图例、颜色和符号，确保“艺术风格”一致，便于理解。

###

数据处理与存储服务是现代软件系统的“数据心脏”，其架构的清晰性直接关系到系统的可靠性、可维护性和可扩展性。C4模型通过其优雅的分层抽象，将这颗“心脏”的复杂结构转化为一幅层次分明、重点突出的“艺术品”。它不仅仅是画图，更是一种结构化思考、高效沟通和持续演进的架构实践。当团队开始用C4的视角来审视和描绘他们的数据服务时，他们便掌握了一种将技术复杂性转化为清晰洞察的强大语言。
